動態信號分析儀
型號：ZT-G8208
特點：
◆ 內置4mA /24V恒流電路，可直接連接IEPE型加速度傳感器、速度傳感器、力傳感器、傳聲器等進行信號測試分析；
◆ 電壓信號測量，與熱電偶、電渦流傳感器、磁電式速度傳感器、應變傳感器及各種變送器（調理器）配合，可對多種物理量進行測試分析；
◆ 可選配內置電荷適調器，配接壓電式傳感器，準確測量動態壓力和振動加速度；
◆ 24位高精度A/D，所有通道并行同步采樣，噪聲低、準確度高。與計算機通過千兆以太網實時通訊，連續采樣速率可達256kHz/通道；
◆ 可選配D/A數字信號源輸出模塊，輸出正弦、掃頻、隨機、方波等信號，與功率放大器、振動臺、加速度傳感器等組成多種振動試驗系統；
◆ 可選配光電隔離輸入輸出數字接口模塊，讀取輸入數字信號（如編碼器、光電開關等），控制外部輸出；
◆ 配套簡單易學、功能完善的采集分析軟件，可對動態信號分析儀的輸入類型、量程、傳感器靈敏度、采樣速率等參數進行設置，可實時傳送、顯示、分析處理數據，利用計算機硬盤可長時間實時、無間斷記錄多通道信號。

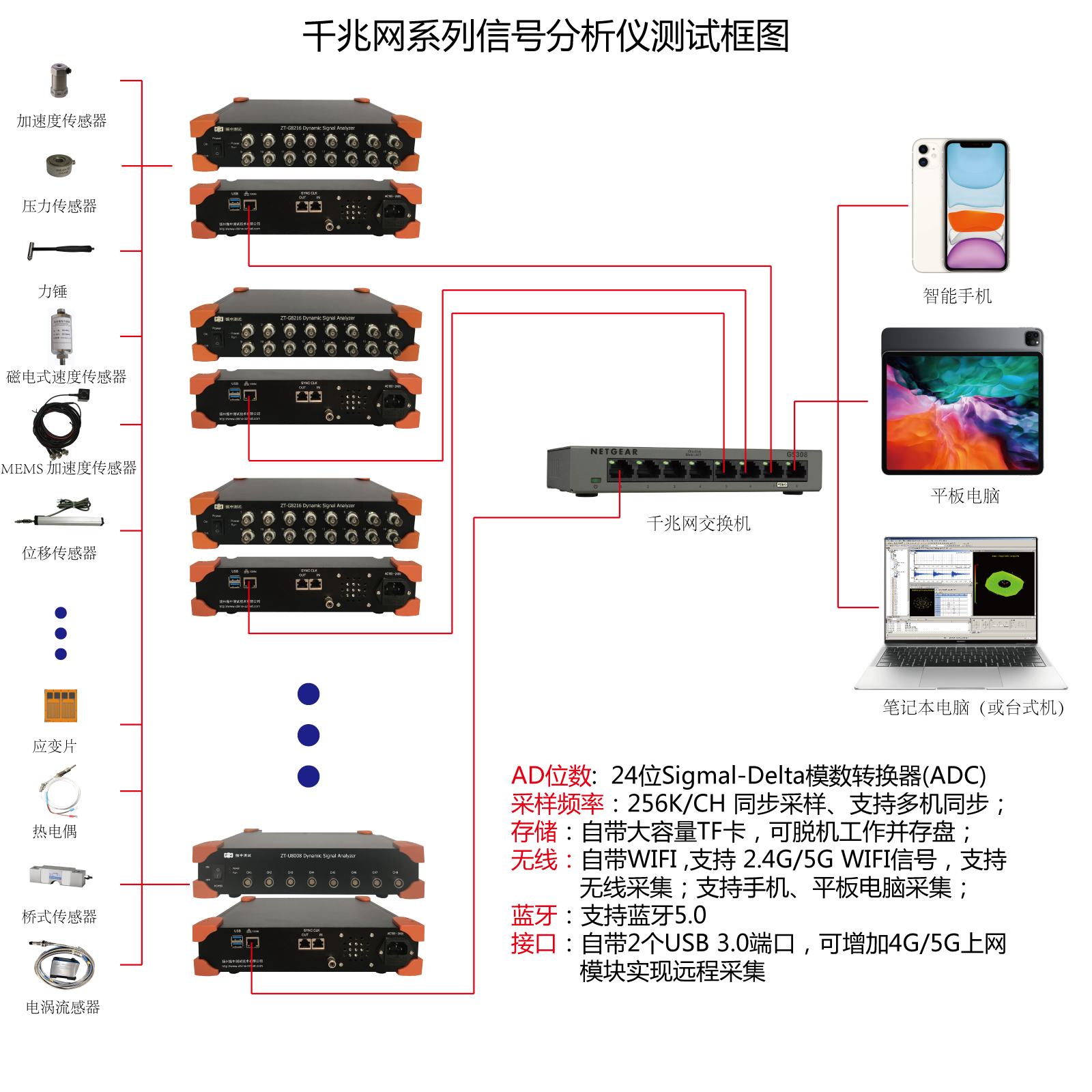

◆ 利用千兆以太網交換機擴展，單臺計算機可以實現多臺設備并行同步采集和分析。廣泛應用于教育科研、航空航天、汽車工業、軌道交通等行業各種結構的疲勞測試、性能測試和特征分析。
主要技術指標
通 道 數 | 8 | |
A/D位數 | 24位 | |
輸入類型 | 電壓/IEPE（可選配：電壓/IEPE/電荷三種輸入類型） | |
IEPE激勵源 | 4mA /24V | |
信號輸入范圍 | ±10VPEAK | |
信號輸入帶寬 | 電壓 | DC~100kHz(-3dB) |
IEPE | 0.3Hz~100kHz(-3dB) | |
濾波器 | 多檔模擬濾波加數字抗混疊濾波（跟隨采樣率自動設定） | |
內置增益 | ×1 、×10 、×100 | |
精度 | 小于0.3％ | |
最高采樣率 | 并行同步256kHz /通道 | |
傳輸接口 | 千兆以太網 | |
外形尺寸 | 269W×68H×234D | |
重 量（克） | 2300 | |
供電電源 | 220V 50Hz / 110V 60Hz | |
主要技術指標
通 道 數 | 8 | |
A/D位數 | 24位 | |
輸入類型 | 電壓/IEPE（可選配：電壓/IEPE/電荷三種輸入類型） | |
IEPE激勵源 | 4mA /24V | |
信號輸入范圍 | ±10VPEAK | |
信號輸入帶寬 | 電壓 | DC~100kHz(-3dB) |
IEPE | 0.3Hz~100kHz(-3dB) | |
濾波器 | 多檔模擬濾波加數字抗混疊濾波（跟隨采樣率自動設定） | |
內置增益 | ×1 、×10 、×100 | |
精度 | 小于0.3％ | |
最高采樣率 | 并行同步256kHz /通道 | |
傳輸接口 | 千兆以太網 | |
外形尺寸 | 269W×68H×234D | |
重 量（克） | 2300 | |
供電電源 | 220V 50Hz / 110V 60Hz | |
